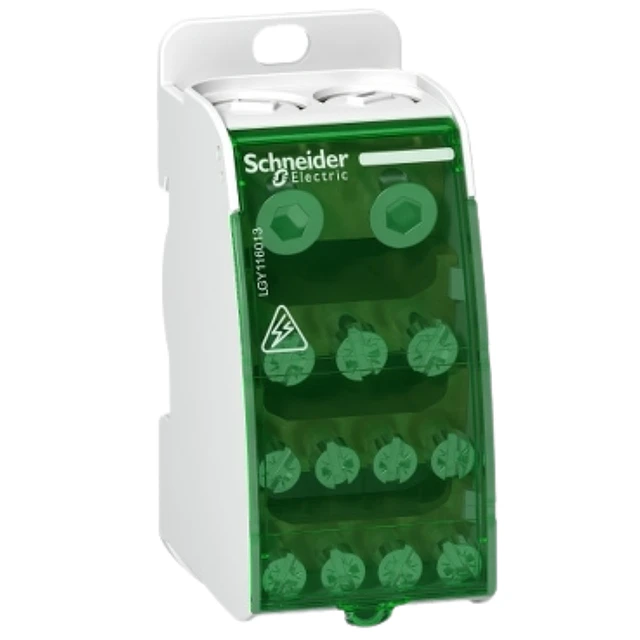

El repartidor modular escalonado Schneider Electric Linergy DS (LGY116013) es la solución definitiva para la distribución de potencia en cuadros eléctricos de baja tensión. Diseñado para ofrecer una gestión de cableado segura y organizada, este bloque monopolar (1P) soporta una carga de hasta 160A, garantizando un rendimiento robusto en entornos industriales y terciarios.
Gracias a su diseño compacto y optimizado, facilita el equilibrado de fases y permite una instalación rápida sobre carril DIN estándar o placa de montaje, asegurando el cumplimiento de las normativas internacionales más exigentes.
Características Técnicas Destacadas:
Capacidad de Potencia: Corriente nominal operativa (I e) de 160 A (a 40°C), ideal para cabeceras de cuadros de distribución.
Conectividad Versátil: Dispone de 13 orificios de conexión mediante terminales de tornillo, permitiendo una distribución flexible a múltiples circuitos secundarios.
Seguridad Eléctrica:
Tensión nominal de aislamiento (U i): 500 V CA.
Tensión nominal de impulso (U imp): 8 kV (protección contra picos de tensión).
Alta resistencia a cortocircuitos: Corriente pico admisible (I pk) de 36 kA}.
Compatibilidad de Conductores: Terminales diseñados para asegurar un contacto firme tanto con cables rígidos como flexibles, optimizando la conductividad y reduciendo el calentamiento.
Instalación Simplificada:
Montaje dual: Clip para Riel DIN de 35mm o tornillo para placa de
chasis.
Anchura reducida: Ocupa solo 27 mm (3 pasos de 9mm),
ahorrando espacio valioso en el tablero.
Especificaciones Físicas y Normativas:
Polos: 1P (Monofásico).
Dimensiones: (Alt) 85 mm x (An) 38 mm x (Prof) 50.5 mm.
Normativa: Cumple rigurosamente con IEC/EN 60947-7-1 e IEC/EN 61439-1 y 2, garantizando la certificación de sus tableros.
Aplicaciones Ideales:
Perfecto para cuadristas e instaladores que requieren fiabilidad en tableros de distribución eléctrica comercial, paneles de control industrial y actualizaciones de infraestructuras eléctricas.
