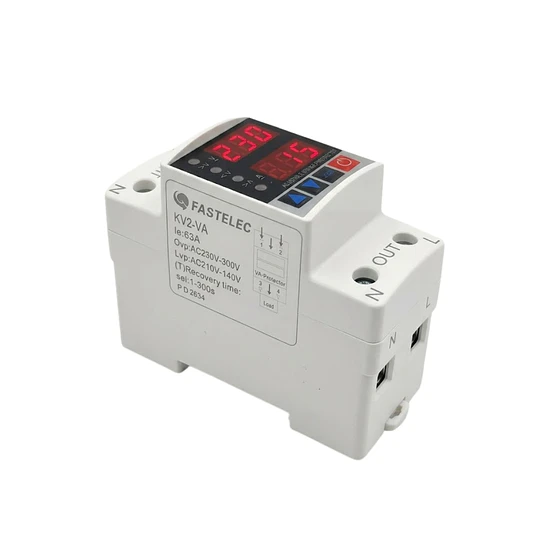

Dispositivo modular para riel DIN diseñado para la protección integral de instalaciones monofásicas, electrodomésticos y equipos sensibles contra variaciones perjudiciales en la red eléctrica. Actúa desconectando la carga ante eventos de sobrevoltaje, bajo voltaje o sobrecorriente, y restablece el suministro de forma automática y segura una vez que la red se estabiliza.
CARACTERÍSTICAS DESTACADAS:
- Triple protección en un solo equipo: Sobrevoltaje (>U), Bajo voltaje (<U) ( Sobrecarga y>A).
- Parámetros 100% configurables: Permite definir umbrales de corte, valores de recuperación y tiempos de retardo.
- Reconexión automática con temporizador: Evita daños por reconexiones bruscas o fluctuaciones sucesivas.
- Función de calibración: Permite ajustar finamente la lectura de voltaje y corriente.
- Formato compacto para montaje en riel DIN estándar.
ESPECIFICACIONES TÉCNICAS:
- Voltaje nominal de alimentación: 220V AC
- Frecuencia nominal: 50/60 Hz
- Rango de voltaje de operación: 80V - 400V AC (Monofásico)
- Voltaje nominal de aislamiento: 400V
- Contacto de salida: 1 NO
- Vida útil eléctrica: 100.000 maniobras
- Vida útil mecánica: 1.000.000 maniobras
- Grado de protección: IP20 (Grado de polución 3)
- Precisión de medición: 2%
- Temperatura de operación: -50 °C a 55 °C
- Temperatura de almacenamiento: -30 °C a 70 °C
- Humedad de operación: <= 50% a 40 °C (sin condensación)
- Altitud máxima de trabajo: <= 2000 m
PARÁMETROS DE CONFIGURACIÓN Y VALORES DE FÁBRICA:
- Tiempo de retardo de encendido: 1 a 500 s (Paso: 1 s / Fábrica: 10 s)
- Valor de protección por sobrevoltaje: 230V a 300V (Paso: 1V / Fábrica: 270V)
- Valor de recuperación por sobrevoltaje: 225V a 295V (Paso: 1V / Fábrica: 265V)
- Tiempo de acción por sobrevoltaje: 0.1 a 30 s (Paso: 0.1 s / Fábrica: 1 s)
- Tiempo de recuperación por sobrevoltaje: 1 a 500 s (Paso: 1 s / Fábrica: 30 s)
- Valor de protección por bajo voltaje: 140V a 210V (Paso: 1V / Fábrica: 170V)
- Valor de recuperación por bajo voltaje: 145V a 215V (Paso: 1V / Fábrica: 175V)
- Tiempo de acción por bajo voltaje: 0.1 a 30 s (Paso: 0.1 s / Fábrica: 1 s)
- Tiempo de recuperación por bajo voltaje: 1 a 500 s (Paso: 1 s / Fábrica: 30 s)
- Rango de ajuste de sobrecorriente: 1A a 40A / 63A / 80A (Paso: 0.1 A)
- Tiempo de recuperación por sobrecorriente: 1 a 500 s (Paso: 1 s / Fábrica: 30 s)
- Veces consecutivas de protección por sobrecorriente: 1 a 20 veces / OFF (Fábrica: OFF)
- Calibración de voltaje: -9.5% a +9.5% (Paso: 0.5% / Fábrica: 0%)
- Calibración de corriente: -9.5% a +9.5% (Paso: 0.5% / Fábrica: 0%)
CAPACIDAD DE CARGA POR MODELO:
- Modelo 15A: Corriente máx. 25A (10 min) | Potencia máx. de carga: 3.6 kW
- Modelo 25A: Corriente máx. 30A (10 min) | Potencia máx. de carga: 5.5 kW
- Modelo 32A: Corriente máx. 40A (10 min) | Potencia máx. de carga: 7.0 kW
- Modelo 50A: Corriente máx. 60A (10 min) | Potencia máx. de carga: 11.0 kW
- Modelo 63A: Corriente máx. 80A (10 min) | Potencia máx. de carga: 13.9 kW
APLICACIONES RECOMENDADAS:
Tableros eléctricos domiciliarios, departamentos, locales comerciales, talleres, bombas de agua, sistemas de refrigeración, aire acondicionado y protección de equipamiento electrónico de alto valor.
