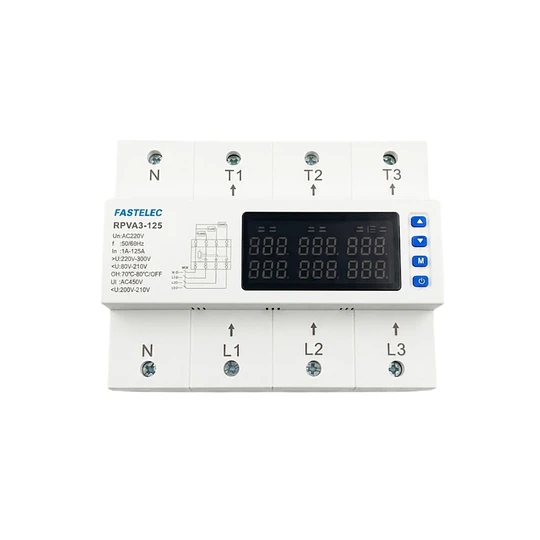

Dispositivo modular para riel DIN diseñado para la protección integral y avanzada de instalaciones trifásicas (3P+N), motores, tableros industriales y equipamiento sensible. Integra medición digital en pantalla de voltaje y corriente, desconectando la carga de forma automática ante anomalías eléctricas y restableciendo el servicio de manera segura una vez normalizada la red. Compatible con cargas equilibradas y desequilibradas.
CARACTERÍSTICAS DESTACADAS:
- Display digital integrado para lectura en tiempo real de tensión y corriente.
- Protección integral multifunción: Sobretensión, baja tensión, sobrecarga, cortocircuito, asimetría de fases y falla en la secuencia de fases.
- Detección de temperatura: Protección térmica configurable integrada.
- Operación versátil: Apto para sistemas con cargas equilibradas o desequilibradas.
- Reconexión automática programable con tiempos de retardo ajustables.
- Formato modular: Ocupa 5 módulos (aprox. 90 mm) para montaje estándar en riel DIN.
ESPECIFICACIONES TÉCNICAS:
- Tensión nominal: 220VCA
- Rango de funcionamiento: 3P+N (65V - 450VCA)
- Frecuencia nominal: 50/60 Hz
- Corriente nominal: 125A
- Corriente máxima térmica (Ith): 150A
- Tensión de aislamiento: 450VCA
- Precisión / Margen de error: <= 1%
- Sección de cable admisible: 1 a 16 mm²
- Torque de apriete: 2.5 Nm
- Vida útil eléctrica: 5.000 ciclos
- Vida útil mecánica: 1.000.000 ciclos
- Grado de protección: IP20 (Grado de polución 3)
- Altitud máxima de trabajo: <= 2000 m
- Temperatura de servicio: -20 °C a 55 °C
- Temperatura ambiente / almacenamiento: -30 °C a 70 °C
PARÁMETROS DE CONFIGURACIÓN Y PROTECCIÓN:
- Protección por sobretensión (>U): 220V a 300V (Configurable)
- Retardo por sobretensión (To): 0 s a 5 s (Configurable)
- Protección por baja tensión (<U): (Configurable) (Ta): (Tsd): (Tu): - / 0 0.1 125A 1A 210V 3V 5 5.0 5V 600 80V Curva Histéresis I Rango Retardo a ajuste ante asimetría: baja cortocircuito de por protección: s sobrecarga sobrecarga: sobretensión tensión tensión:> 2Ir (Máx. 150A)
- Protección ante asimetría de fases: 20V a 99V / OFF (Configurable)
- Tiempo de actuación por asimetría: 10 s
- Control de secuencia de fases: ON / OFF
- Protección por temperatura: 70 °C a 80 °C / OFF (Histéresis: 10 °C)
- Retardo por temperatura: 1 s a 300 s (Configurable)
- Retardo a la conexión inicial (Ton): 1 s a 300 s (Configurable)
- Retardo a la reconexión (Trcy): 1 s a 600 s (Configurable)
- Reconexión automática: ON / OFF
- Límite de cantidad de actuaciones consecutivas (>I): OFF / 1 a 20 veces
*Nota: Los tiempos de retardo configurados en 0 segundos operan en la práctica típicamente en 0.04 segundos.
APLICACIONES RECOMENDADAS:
Tableros generales y de distribución trifásicos, protección de motores trifásicos, plantas industriales, talleres, bombas de agua, maquinaria, centros de cómputo y sistemas de climatización central.
